Raspberry Pi OS Desktop版 WiFi越しに画面転送してセットアップ (Headlessセットアップ)

Raspberry Pi OS Desktop版はモニターやキーボードをつないでパソコンのようにGUIが使えます。 が、実はこれらを繋がずとも、電源だけつなげば、WiFi越しに画面を転送して使えます

以前の記事で、Raspberry Pi OS Lite版のHeadlessセットアップ方法を紹介しています。

www.mikan-tech.net

途中までは全く同じ手順です。画面を転送する部分だけ異なりますので、その部分を中心に紹介します。

インストール~初期セットアップ

まずはマイクロSDカードへRaspberry Pi OS Desktop版をインストールしましょう。 こちらの記事を参照ください。

www.mikan-tech.net

このマイクロSDカードをRaspberry Piに挿す前に、Windowsマシンで

  • wpa_supplicant.conf - WiFi接続先情報
  • ssh - SSHサーバー有効化

という2つのファイルを所定の内容で作成します。 詳しくはページの最初に挙げたLite版の説明を参照してください。全く同じ手順でOKです。

起動

Raspberry Pi電源ON!

取り外したマイクロSDカードをRaspberry Piに挿して、いよいよ電源ON! しばらく緑のLEDが点滅(SDカードを読み込んでいる)します。落ち着いてきたら、SSH接続しましょう。

SSH接続

PuttyやTeraTermなどのソフトウェアで、SSH接続しましょう。

ホスト名はraspberrypi.local、初期ユーザー名はpi、パスワードはraspberryです。 繋がらない場合のガイドは前のLite版の記事を参照してください。

VNCの有効化

一番簡単に画面の転送を行うには、raspi-configコマンドでVNCを有効にすることです。 VNCは昔からあるリモートデスクトップソフトの一種で、現在は複数の亜種があります。 Raspberry PiにはRealVNCが標準で入っています。

$ sudo raspi-config

で、raspi-configを起動します。

f:id:kimura_khs:20200825194201p:plain

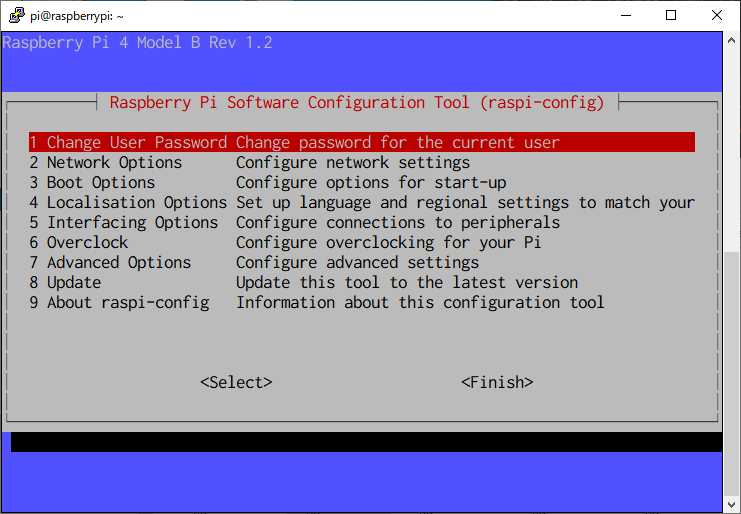

5 Interfacing Optionsを選択します。

f:id:kimura_khs:20200825192350p:plain

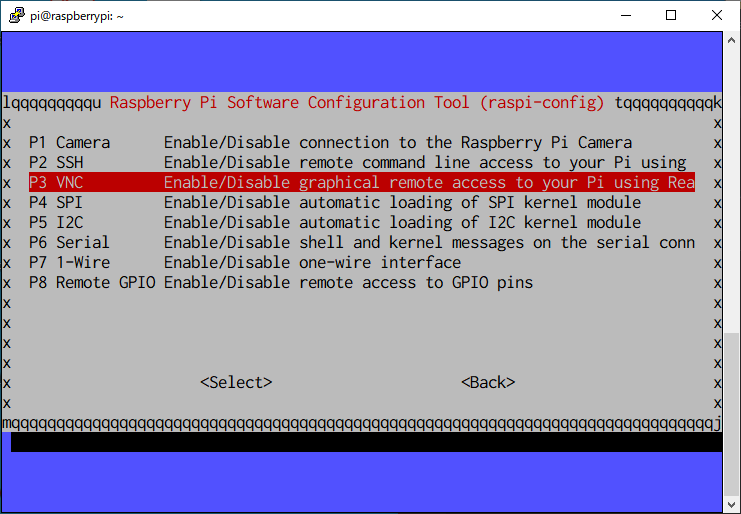

P3 VNCを選択します。

f:id:kimura_khs:20200825192355p:plain

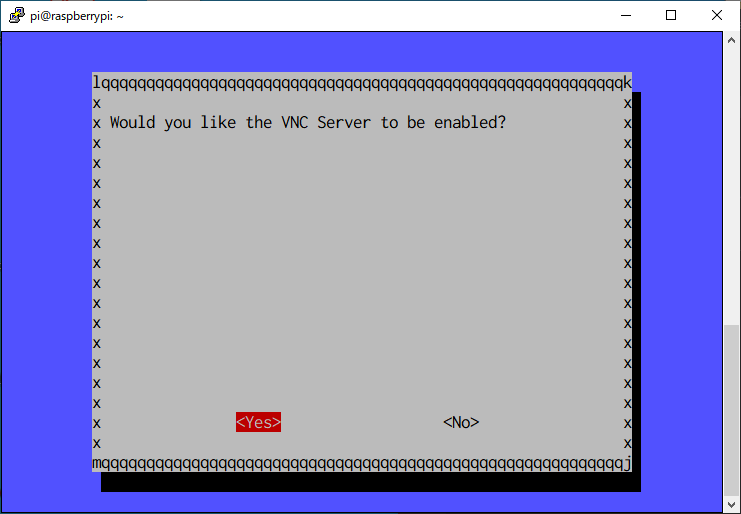

VNC Serverを有効にするか聞かれますので、Yesを選択しましょう。 実は、Raspberry Pi 4の場合、これだけではVNC接続できませんのでもう1ステップ進みましょう。

f:id:kimura_khs:20200825194201p:plain

HDMIケーブルが刺さっていないと、モニタがないと認識してGUIを起動しないようになっています。 ディスプレイの解像度を設定すると、モニタの有無にかかわらずGUIが起動しますので、設定しましょう。

7 Advanced Optionsを選びます。

f:id:kimura_khs:20200825192401p:plain

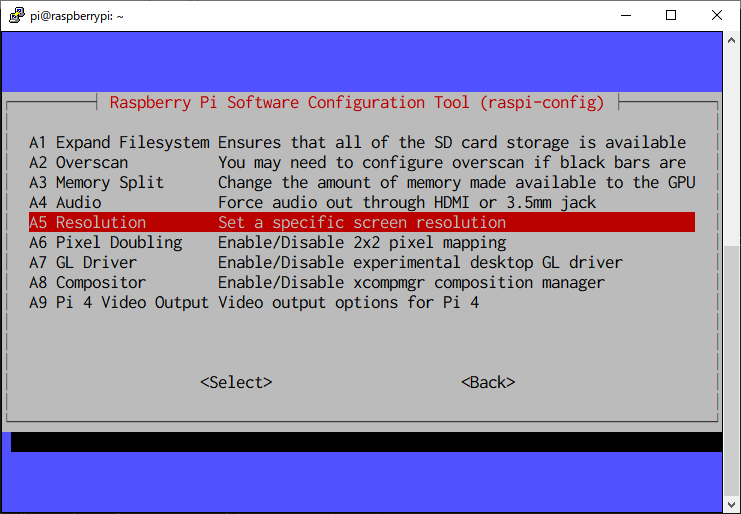

A5 Resolutionを選びます。

f:id:kimura_khs:20200825192406p:plain

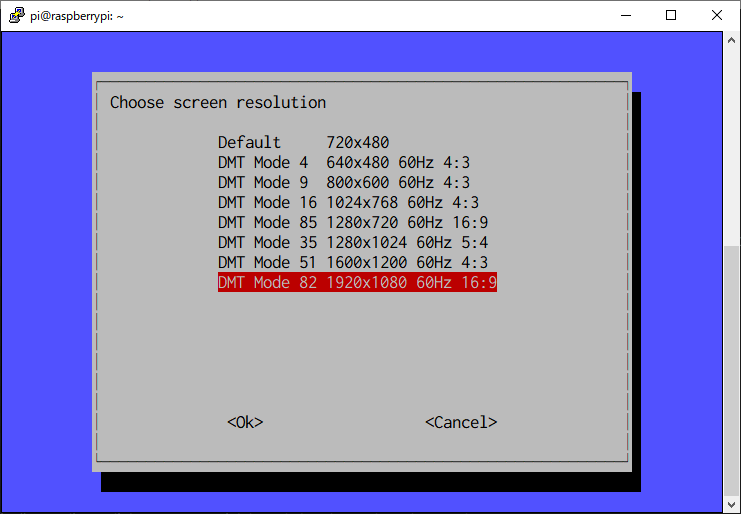

お好きな解像度を選んでください。私は1920x1080を選びました。

これで再起動すると、VNCが有効になります。

Windowsマシンから接続

VNC Viewerダウンロード

接続にはRealVNCVNC Viewerが必要なので、ダウンロードします。

www.realvnc.com

Windows版のほか、Chrome上で動くものもあります。お好きなものをダウンロードしてください。 私はChrome版にしました。

接続

f:id:kimura_khs:20200825192411p:plain

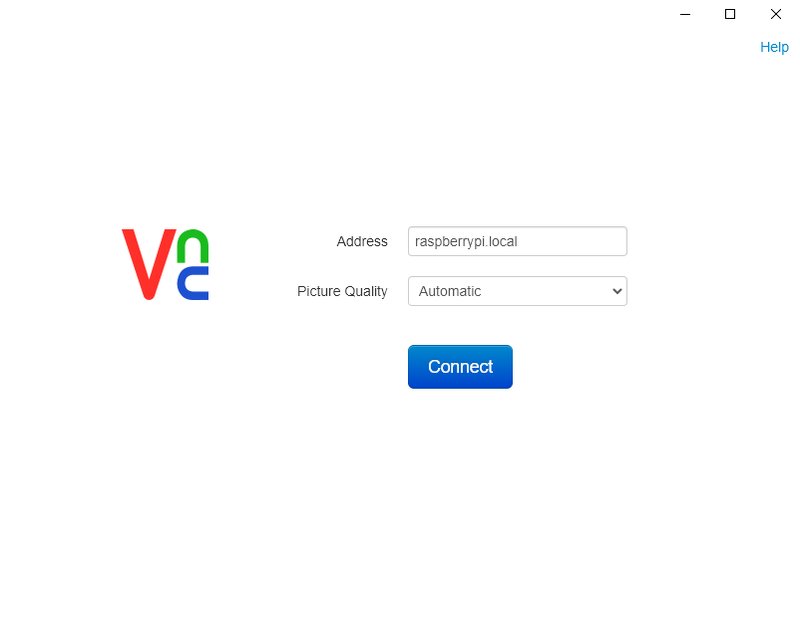

起動すると、接続先と画像の品質を聞かれます。 接続先はraspberrypi.local、品質はAutomaticにしました。 品質を上げると転送量も増えますが、家の中のローカルなら問題ないでしょう。

f:id:kimura_khs:20200825192415p:plain

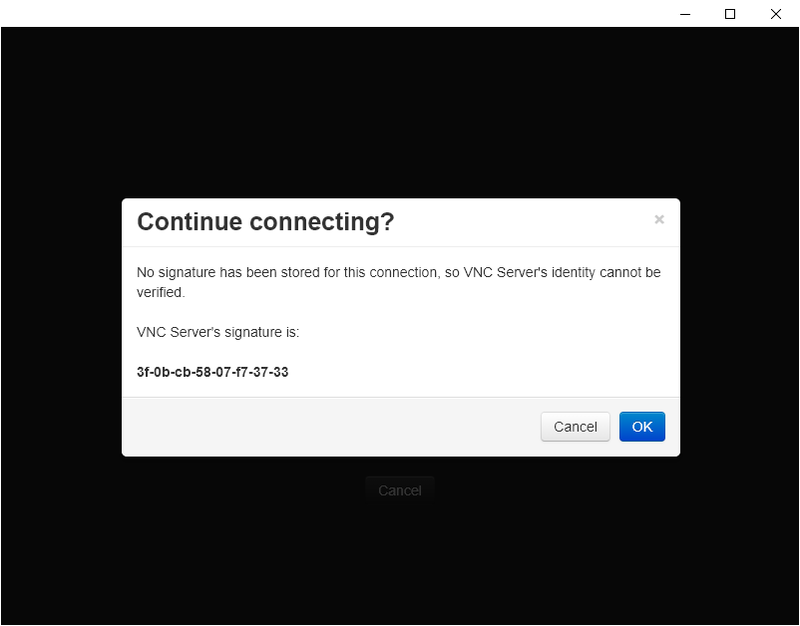

このSignatureのマシンに接続するがよいか?という確認画面が出ます。 まあ家の中なら、誰かがフィッシング用マシンを用意して待ち構えていることもないでしょうから、OKを押して進みます。

f:id:kimura_khs:20200825192420p:plain

ユーザ名とパスワードを聞かれます。SSHでログインするものと同じで大丈夫です。 初期設定はユーザ名pi、パスワードはraspberryです。

f:id:kimura_khs:20200825192424p:plain

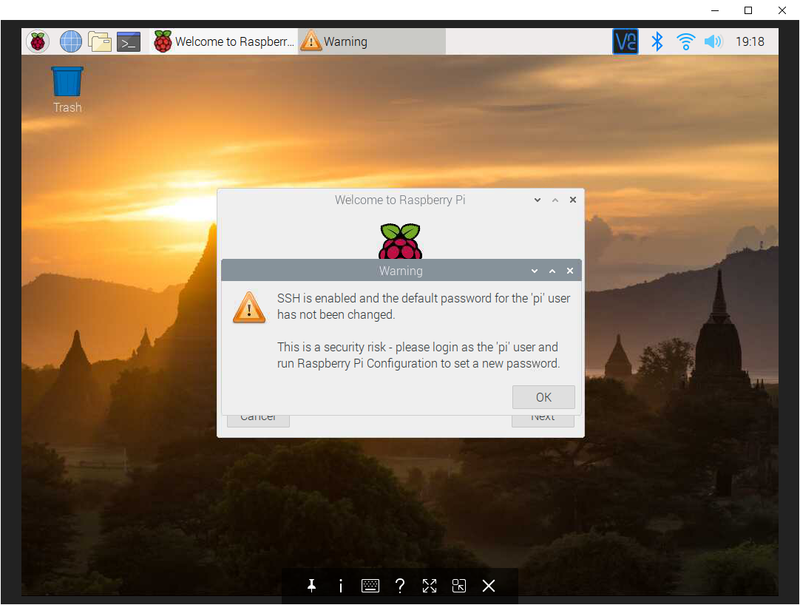

うまくいくと、このようにWindowsパソコン上にRaspberry Piの画面があらわれます。 Windowsパソコンのマウスとキーボードで操作できるので、Raspberry Piにつなぎ変えなくてよいので便利です。

解像度変更

私の場合、解像度がかなり低く表示されました。raspi-configで設定した解像度になるわけではないようです。 広々した画面が使いたいので、解像度を変更してみました。

f:id:kimura_khs:20200825192429p:plain

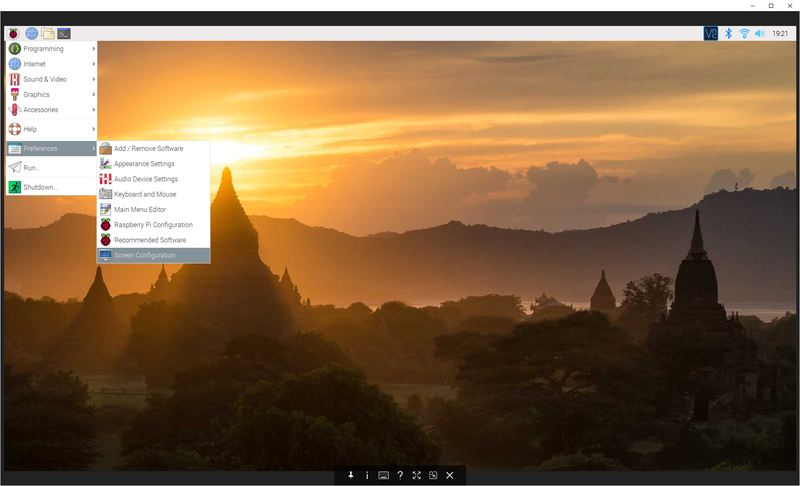

メニューからPreferencesScreen Configurationを選びます。

f:id:kimura_khs:20200825192435p:plain

ConfigureScreensHDMI-1Resolutionで好きな解像度を選びます。 私は1920x1080を選びました。

ConfigureApplyで実際に変更が適用されます。
